Bias Tee는 bias RF circuits에 DC전류 혹은 DC전압을 공급하기 위해 사용되는 component이다.
Bias Tee는 3단자 소자이다.

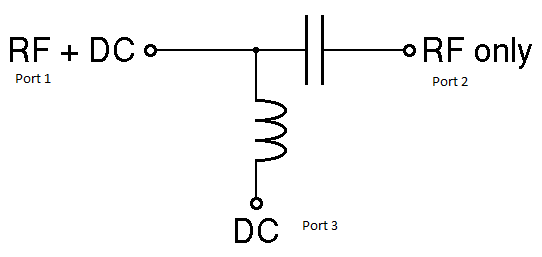

소자의 구조는 위의 그림과 같다. Port1에 RF와 DC 모두 존재하는 신호가 들어면, Capacitor는 모든 DC 신호를 막으며 Port2에 오로지 AC/RF 신호만 통과할 수 있게 한다.
반면에 회로 안의 Inductor는 포트3으로 통과하려는 모든 RF 신호를 막으며, 오로지 DC 신호만 통과할 수 있게 만든다.
